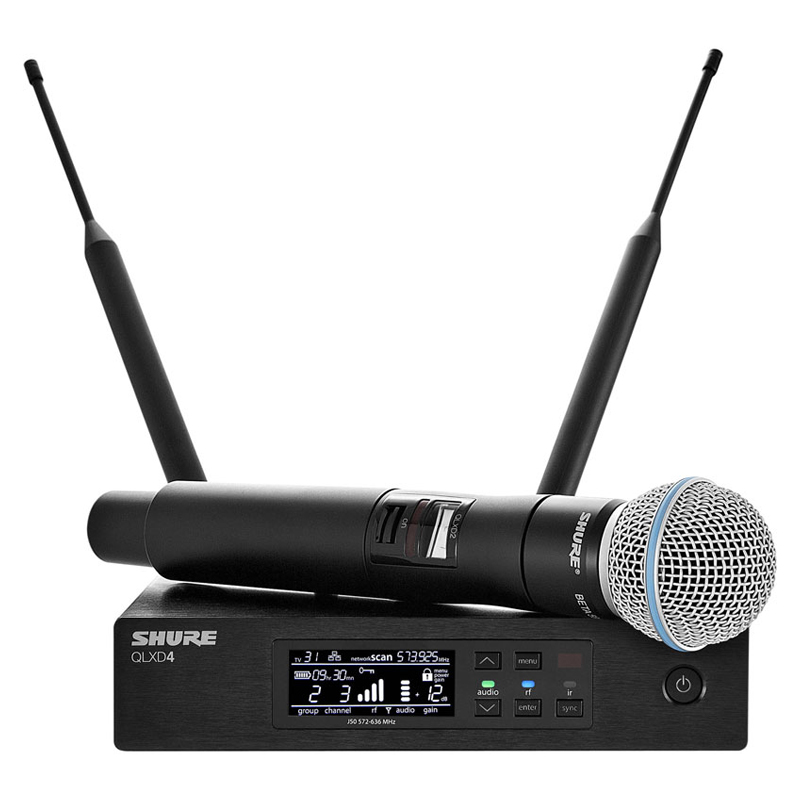

QLX-D® 数字无线系统利用透明的 24 位数字音频实现清晰、改进的性能。QLX-D 将专业功能、简化设置和操作融为一体，为需要现场录音活动和装置提供出色的无线功能。Shure 数字无线技术使得 QLX-D 能够利用扩展、几乎平坦的频率响应发送清晰详尽的音频。QLX-D 设计为高效射频频谱，可在单个频带同时运行 60 多个兼容频道。自动频道扫描和 IR 同步功能可快捷方便地查找和分配空闲频率。使用以太网连接可在多个接收机中进行联网频道扫描，并且 Shure Wireless Workbench® 控制软件兼容高级频率协调功能。AES-256 加密为标准配置且可方便启用以保护无线传输安全。
功能
QLXD4接收机:
清晰的24位数字音频
·20Hz-20kHz频响范围·
120dB的动态范围
可达82MHz总体调皆带宽
每个8MHz电视频道具有多达22个兼容频道
单一频带可具有多达77个兼容通道
AES 256位加密以太网联网接收机
网络扫描为联网接收定位清晰可用的频道
支持AMX/Crestron控制系统
兼容ShurePlus Channels移动应用兼容 Wireless Workbench 控制软件
规格
QLXD4:
外观尺寸
41 毫米 x 197 毫米 x 151 毫米 (1.63 英寸 x 7.75 英寸 x 5.94 英寸), 高度 x 宽度 x 深度
重量
777 克 (1.71 磅), 无天线
外壳
钢
电源要求
12 V DC @ 0.4 A, 由外部电源供电(尖端为正极)
RF 输入
假象谐波
>80 dB, 典型
接头类型
BNC
阻抗
50 Ω
音频输出
增益调节范围
-18 到 +42 dB 采用 1 dB 步进
配置
1/4" (6.35 mm) 平衡阻抗 (尖端=音频，环=无音频，套筒=接地)
XLR 均衡型 (1 = 接地，2 = 音频 +，3 = 音频 −)
阻抗
1/4" (6.35 mm) 100 Ω (50 Ω 非平衡)
XLR 100 Ω
全范围输出
1/4" (6.35 mm) +12 dBV
XLR LINE 设置= +18 dBV, MIC 设置= -12 dBV
话筒/线路开关
30 dB 衰减
幻象电源保护
1/4" (6.35 mm) 是
XLR 是
网络接口
单一以太网端口 10/100 Mbps
网络寻址功能
DHCP 或手动指定 IP 地址
最大线缆长度
100 米 (328 英尺)

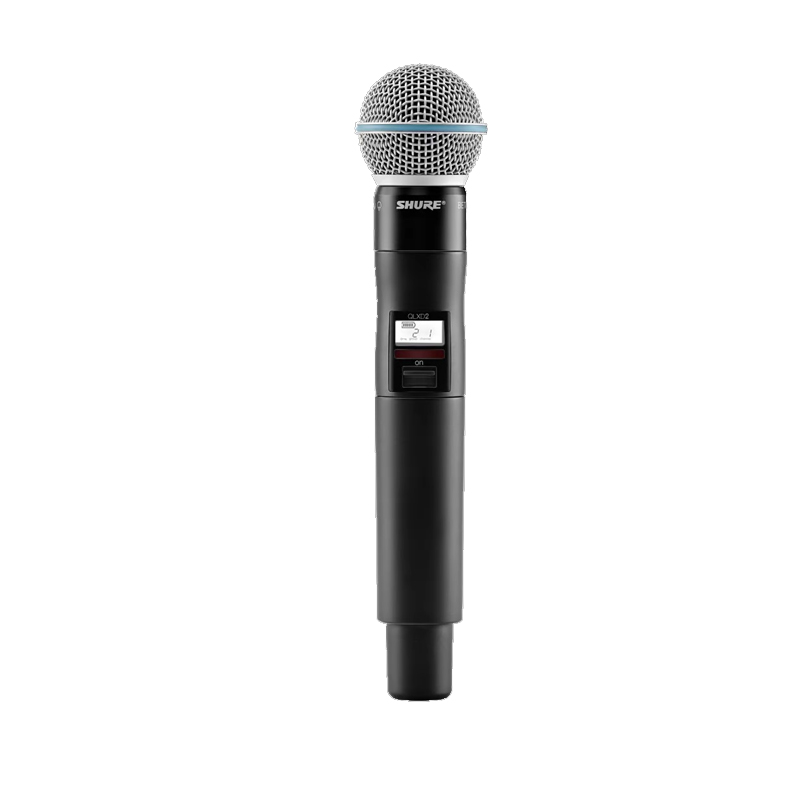

QLXD2:SM58、beta58a、SM86、beta87、ksm9
QLXD2手持式发射机能够实现清晰的24位数字音质以及高效的射频频谱使用效率，特别适用于讲演场所、音乐厅以及教堂的无线语音应用。QLXD2使用方便，按下按钮即可通过红外线快速与无线接收机同步，并在100米(330英尺)范围内保持清晰流畅的信号。全金属架构可确保耐用性，范围广泛的兼容话筒选择均可提供卓绝的舒尔音质。
功能
具有平坦频响的20 Hz-20 kHz频率范围(实际响应取决于话筒)
可更换舒尔话筒头，包括传奇的SM58®
用于安全传输的AES 256位加密
超过120 dB的动态范围 – 无需进行发射机增益调整
1/10mW可选射频输出功率
安装2节AA碱性电池时，可连续使用长达9小时
可选的舒尔SB900可充电锂电池可提供最长10小时的持续使用时间，并以小时和分钟为单位报告剩余的运行时间
用于插座式充电的外部充电单元
背光式LCD显示，配备易用的导航菜单和控制按键
可选的显示模式，显示通道、频率或电池运行时间
100米(330英尺)视线工作范围
牢固的金属构造
频率和功率锁定
规格
QLXD2:
话筒偏移范围
0 至 21 dB(3 dB 步进)
电池型号
Shure SB900B 充电锂电池或五号电池 1.5 V
尺寸
269 毫米 x 51 毫米(10.6 英寸 x 2.0 英寸)长度 x 直径
重量
307 g(12.1 盎司)，无电池
外壳
加工铝
音频输入
配置
非平衡
最大输入电平
1% THD 下 1 千赫
145 dB SPL (SM58)，典型值
注意：取决于话筒类型
射频输出
天线类型
集成式单波段螺旋型
占用带宽
<200 kHz
调幅类型
Shure 专利数字设备
电源
1 mW 或 10 mW
参见频率范围和输出功率表，根据地区不同有所差别
