思科ROOM BAR PRO视频终端

规范

描述

软件兼容性

●RoomOS 11.5.1.x或更高版本，用于Microsoft Teams、Zoom和Google Meet的本地Webex会议和视频互操作性。RoomOS 11.5.2.x版支持在线部署

●Android上的Microsoft团队会议室（在Control Hub中注册时还提供本地Webex会议）

默认组件

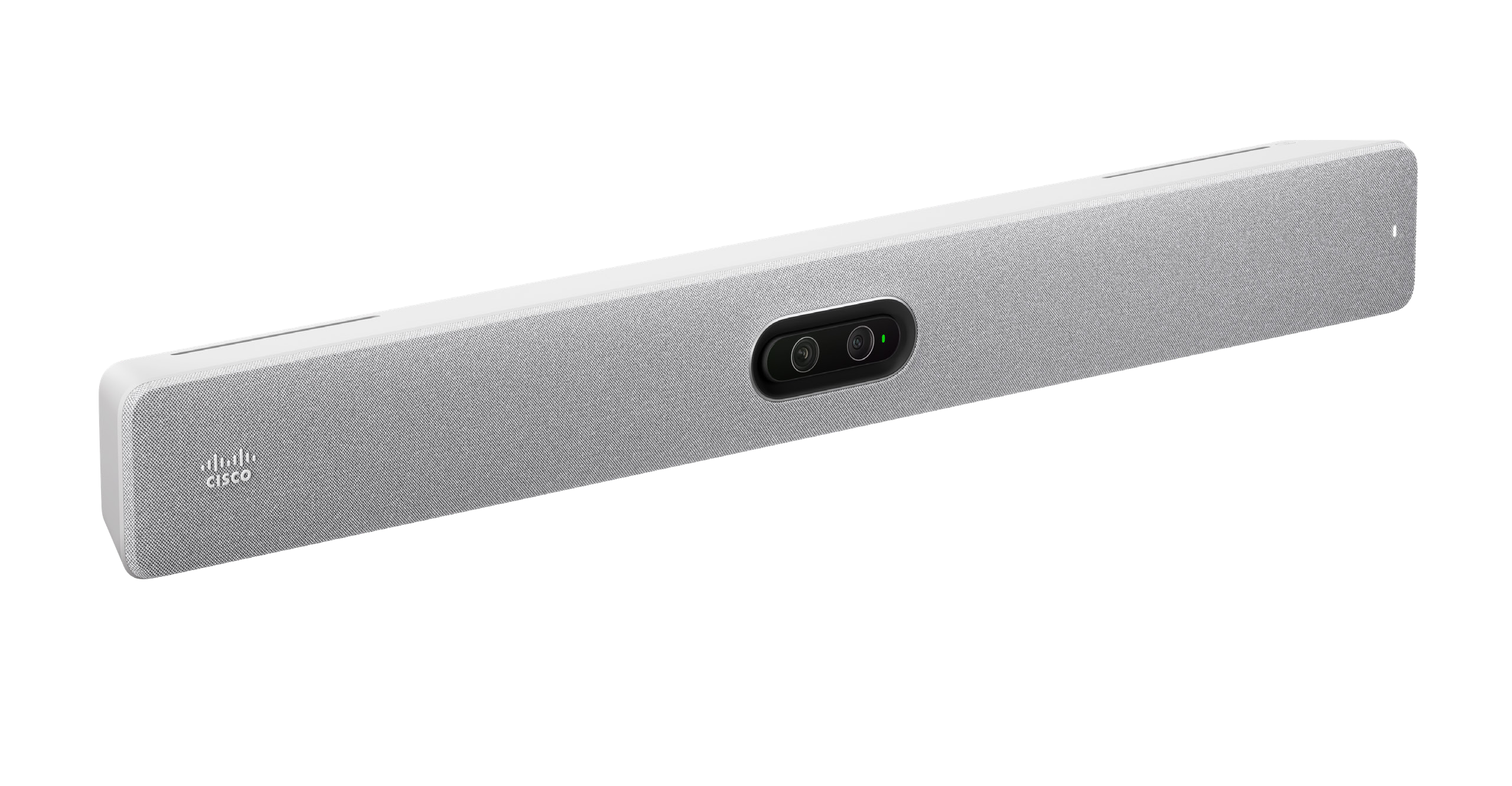

●Room Bar Pro单元（First Light或Carbon Black），内置编解码器、双摄像头、扬声器和麦克风

●Cisco Room Bar Pro安装套件（用于屏幕和墙壁）

●以太网电缆（用于网络连接，16.4英尺/5米）

●HDMI电缆（用于一个显示器，4.9英尺/1.5米）

●Cisco客房导航表（第一灯）

●以太网电缆（用于房间导航器，26.2英尺/8米）

●电源线（特定于国家/地区）

可选硬件组件（单独订购）

●Room Bar Pro相机隐私保护套

●HDMI电缆（用于附加显示器）

●HDMI演示电缆（8米/26.2英尺）

●多头4K电缆（9米或2米；HDMI/USB-C/MicroDP到HDMI）

●Cisco USB-C有源光缆（9米/29.5英尺）

●思科USB-C至USB-A电缆（4米/13英尺）

●思科台式话筒

●思科台式话筒专业版

●Cisco天花板话筒

● Cisco桌上话筒延长电缆

●Cisco桌子房间导航器

●Cisco墙壁房间导航器

●思科PTZ 4K摄像头

摄像头概述

●双摄像头系统，具有112°广角镜头和70°电视镜头，均配有48 MP图像传感器

●电动倾斜（介于-2°和20°之间）

●每秒30帧

●1/1.3英寸Quad Bayer

●5倍数码变焦（启用AI虚拟镜头时为10倍）

●112°相机上的f/2.8固定光圈和70°相机上f/1.85固定光圈

●112 70°水平视野

●94°和55°垂直视野

●自动成帧（面部检测）

●扬声器跟踪

●自动亮度和白平衡

●固定焦距镜头（112）和自动对焦（VCM）（70）

●倒置安装视频条单元时图像的自动旋转

●组视图、扬声器视图和帧相机模式，用于单个参与者的帧设置，以及手动相机调整

●支持会议区使用触摸界面设置虚拟会议周边，仅捕获并自动框显预定义区域内的人员，避免将注意力集中在开放空间或玻璃墙环境中的过路人身上

●AI虚拟镜头扩展使用软件智能在更长的房间内扩展摄像头范围，同时保持质量

视觉指示器

●Camera On绿色LED指示灯

●电源指示灯

带宽

●视频内容的带宽速率高达20 Mbps

防火墙穿越

●思科高速公路™技术

●H.460.18、H.460.19防火墙穿越

视频标准

●H.263、H.264、H265

视频输入

●1x HDMI输入支持每秒30帧时最高3840 x 2160的格式，包括每秒60帧时1920 x 1080的格式

●1x USB-C输入支持每秒30帧时最大3840 x 2160的格式，包括每秒60帧时1920 x 1080的格式

●消费电子控制（CEC）2.0

视频输出

●3个HDMI输出支持高达3840 x 2160的格式，每秒60帧

●实时视频分辨率（编码和解码）高达1920 x 1080，每秒30帧和60帧

●消费电子控制（CEC）2.0

●触摸屏兼容，可连接1个交互式触摸屏（与USB-A输入一起使用时，可进行触摸信号发送）

编码和解码

●主视频流：全高清1920 x 1080，每秒30帧。连接辅助摄像头时编码60 fps

●Webex会议中的主视频（当带宽设置为20 Mbps时）：渲染多达4倍1080p的视频流，解码总计4K像素

●演示频道：3840 x 2160，每秒15帧

音频标准

●G.711、G.722、G.722.1、G.729、AAC-LD和Opus

音频功能

●回声消除（AEC）

●主动嘴唇同步

●AI-动力噪音消除

●自动增益控制（AGC）

●波束成形话筒

●去反射

●全双工

●全频音频

●自我倾听

●空间音频

●超声波技术

音频输入

●1x HDMI输入

●2x模拟线路输入，用于麦克风输入

●2x PoE支持IP音频。使用PoE兼容交换机，例如CBS250、CBS350和C1200，可以将多达8个网络Cisco Microphone Pro单元或多达8个通过AES67的第三方数字麦克风流连接到端口。请注意，连接3个以上的IP话筒需要Room Bar Pro AV Integrator许可证（“L-Room-PAK”下的“L-BARPRO-AV”）。

●1x DisplayPort/USB-C输入

●2x USB-A输入

●蓝牙®-在非无线电版本上不可用

音频输出

●1x模拟线路输出

●1x DisplayPort/USB-C输出

●2个USB-A输出（用于连接DSP或USB音频设备）

●BYOD体验的USB-C端口

●通过AES67标准与第三方联网音频系统连接

●蓝牙®-在非无线电版本上不可用**

麦克风和扬声器系统

●3声道扬声器系统，配有3个高品质全频驱动器和一个单独的机械平衡双低音扬声器部分，支持定向音频

●扬声器系统频率响应70 Hz至22 kHz[+3/-6 dB]

●最大输出声压级97 dB

●16单元波束形成麦克风阵列，用于清晰的语音拾取和支持说话人跟踪

注： 内部麦克风阵列经过优化，可用于距离设备4米以内的中小型会议室。在距离设备4米以上的会议室中，我们建议添加外部麦克风，以确保最佳的音频体验。请注意，房间声学条件和背景噪音水平也会影响语音拾取质量.

演示者跟踪

●需要通过以太网和HDMI连接Room Bar Pro和Cisco PTZ 4K摄像头

●摄像机在定义的区域内动态跟踪本地演示者，有助于确保优化视图

●AI增强的面部和上身检测功能

扬声器跟踪

●集成麦克风阵列实现了复杂的扬声器跟踪功能

●最佳概览功能可自动检测房间中的人员，并将其框定为最佳组视图。当有人讲话时，系统使用音频三角测量来检测活动的扬声器，并选择最佳的帧来显示扬声器的优化突出视图

●为了为远程加入的人提供最佳的扬声器跟踪体验，建议最远的室内参与者位于距离视频设备最多6米的范围内。请注意，最佳概览（自动组帧）相机模式能够支持与Room Bar Pro的较长距离

内容流

●H.239（H.323）双流

●二进制楼层控制协议（BFCP）会话初始化协议（SIP）双流

●支持分辨率高达3840 x 2160（每秒15帧）和1920 x 1080（每秒60帧）

无线共享

●Webex应用程序（最高3840 x 2160像素，每秒7.5帧）

●Cisco Intelligent Proximity客户端（最高3840 x 2160，每秒3帧）

●Miracast（1920 x 1080，每秒60帧）-不适用于非无线电版本

●Apple AirPlay无线共享

◦蓝牙®发现（非无线版本）和Bonjour服务发现

◦屏幕镜像高达1920 x 1080，每秒60帧

◦扩展桌面（仅限Mac）-最高1920 x 1080像素，每秒60帧

◦视频流最高可达3840 x 2160，每秒30帧

多点支持

●具有多站点选项的4路嵌入式SIP/H.323会议功能

多站点功能

●多站点总带宽高达15 Mbps（点对点呼叫时为6 Mbps）

●自适应SIP/H.323多站点：

◦3向分辨率高达1920 x 1080，每秒30帧+内容高达3840 x 2160，每秒15帧

◦4向分辨率高达1280 x 720，每秒30帧+内容高达3840 x 2160，每秒15帧

◦5向分辨率最高可达1280 x 720每秒30帧+内容最高可达3840 x 2160每秒15帧

●完全独立的音频和视频转码

●同一会议中的H.323/SIP/VoIP

●支持任何参与者以高达3840 x 2160的分辨率以每秒15帧的速度进行演示（H.239/BFCP）

●最佳印象（自动连续显示布局）

●来自任何站点的加密和双流

视频流布局

●支持可用的Webex视频流布局和会议功能，包括焦点、网格、突出显示、堆栈和覆盖。

语言支持

●阿拉伯语、捷克语、丹麦语、德语、美国英语、英国英语、加泰罗尼亚语、西班牙语、拉丁美洲西班牙语、芬兰语、法语、加拿大法语、希伯来语、匈牙利语、意大利语、日语、韩语、荷兰语、挪威语、波兰语、巴西葡萄牙语、葡萄牙文、俄语、瑞典语、土耳其语、中文（简体）、繁体中文、乌克兰语

系统管理和呼叫控制

●对于云部署，设备在Control Hub中进行管理，提供系统状态、激活、配置、指标、工作区细节和故障排除的单一窗口

●对于本地部署，以下管理和呼叫控制选项适用：

◦使用Cisco Unified Communications Manager（CUCM）进行本机注册-需要12.5（1）或更高版本以及Room Bar Pro的设备包

◦高速公路原住民登记

◦TelePresence Management System 15.13.6或更高版本支持Cisco Room Bar Pro

◦Webex服务

◦第三方H.323网关守卫和基于标准的SIP代理

●在混合部署的情况下，Webex Edge for Devices允许将您的本地Webex设备链接到Webex Cloud，并通过Control Hub从特定的云功能（如设备管理、监控和分析）中获益。关于Webex Edge for Devices的功能和优点

协议

●第323页

●抿

●Webex公司

●网络RTC

嵌入式加密

●H.323（专有Cisco版本）和SIP点对点

●基于标准：H.235 v3和高级加密标准（AES）

●自动生成和交换密钥

●支持Webex会议和通话中的端到端加密

IP网络功能

●服务配置的DNS查找

●差异化服务（服务质量[QoS]）

●IP自适应带宽管理（包括流量控制）

●自动网关守卫发现

●动态播放和lip-sync缓冲

●H.323中的H.245双音多频（DTMF）音调

●RFC 4733 SIP中的DTMF音调

●使用网络时间协议（NTP）的日期和时间支持

●媒体适应和弹性

●统一资源标识符（URI）拨号

●IPv4动态主机配置协议（DHCP）

●IPv6（静态和无状态地址自动配置）

●HTTP（S）代理支持（用于信令，而非媒体）

●支持检查传输层安全（TLS）代理

●思科发现协议（CDP）

●802.1X网络身份验证

●802.1Q虚拟LAN

●802.1p（QoS和服务类别[CoS]）

IPv6网络支持

●H.323和SIP的单调用堆栈支持

●DHCP、SSH、HTTP、HTTPS、DNS、DiffServ的双栈IPv4和IPv6

●支持静态和自动IP配置（无状态地址自动配置）

安全功能

●使用HTTPS和SSH协议进行安全管理

●Webex上通话和会议的端到端加密

●所有后台上基于标准的媒体加密（使用AES-128-GCM或AES-256-GCM的安全实时传输协议[SRTP]）

●工作包A3™和具有CCMP128 Wi-Fi的WPA3企业®安全

●房间导航器控制器上提供的访问管理密码保护

●网络设置保护

●隐私保护

证书管理

●该设备附带由Cisco制造CA签署的制造商安装证书（MIC），可用于证书授权代理功能（CAPF），以安全登录到Cisco UCM

●用户可以选择为IEEE802.1x、Wi-Fi、HTTPS服务器和SIP-TLS等服务安装具有匹配私钥的证书

●支持所有常规证书类型和密钥大小。该设备附带一个预先安装的CA（证书颁发机构）列表，该列表由Cisco审查并定期更新。如果需要，您可以在此列表中添加或删除证书。CA列表用于出站HTTPS和其他TLS连接

网络接口

●1x以太网（RJ-45）100/1000 Mbps，用于LAN（外部网络）

●1个以太网（RJ-45）100/1000 Mbps PoE（802.3af）端口，功率预算为15.4W，支持Cisco Room Navigator触摸屏直接配对

●2个以太网（RJ-45）100/1000 Mbps PoE（802.3af）端口，每个端口的功率预算为15.4W，用于AV over IP外围设备和Cisco/第三方音频设备

●Wi-Fi 6/6E*，802.11a/b/g/n/ac/ax2.4/5/6*GHz，2x2多输入多输出（MIMO）

注：根据合规性法规，建议在产品接入点启用802.11d，以便在5725 MHz-5875 MHz范围内正常工作。Wi-Fi连接可用作灵活的选项。以太网连接始终是高性能的首选。

USB-C直通

●能够通过一根USB-C电缆向连接的计算机提供摄像头、麦克风和扬声器

●显示器扩展（3840 x 2160，每秒60帧）（计算机必须支持Alt-mode显示端口）

●使用同一电缆进行USB-C直通和内容共享

●USB-C支持最高3840 x 2160像素，每秒30帧

其他接口

●蓝牙®和蓝牙®低能量

●2个A型USB 2.0端口，用于触摸屏、麦克风、键盘和房间外围设备

●1个micro-USB端口（服务端口）

●出厂重置针孔

●安全钥匙插槽（肯辛顿安全插槽）

传感器

●视频栏内置超声波技术支持的状态传感器

●测量温度、湿度、空气质量和房间导航器控制面板中包含的其他房间条件的环境传感器（有关更多信息，请参阅Cisco房间导航器数据表）

电源

●100至240伏交流电压，50/60赫兹

●平均20 W

●网络待机12,7 W

●备用1 W

●视频栏顶部易于使用的电源按钮

●可配置为办公时间模式，强制设备在预设办公时间外进入待机模式，并在工作时间开始时进入半醒模式

安装

●适用于墙壁和显示器的加固安装单元

●间隙条可以实现更美观的安装，覆盖视频条和显示器之间的间隙

●视频条支持屏幕上方或下方的灵活安装

●当视频条安装在显示器下方时，可以将设备倒置，以简化电缆管理和更清洁的设置

●扬声器格栅可以很容易地拆卸和翻转，以与支座对齐

●内置电源允许更简单的安装和更小的封装，并允许更节能的使用

工作温度和湿度

●0°C至35°C（32°F至104°F）环境温度

●10%至90%相对湿度（RH）

储存和运输温度

●–20°C至60°C（–4°F至140°F），相对湿度10%至90%（非冷凝）

尺寸和重量

Cisco Room Bar Pro主机尺寸：

●宽度：37.8英寸（96厘米）

●高度：4.3英寸（11厘米）

●深度：3.5英寸（9厘米）

●重量：9.86磅（4.47千克）

包装尺寸：

Cisco Room Bar Pro，带桌面房间导航器

●宽度：44.3英寸（112.6厘米）

●高度：9.2英寸（23.3厘米）

●深度：8.9英寸（22.7厘米）

●重量：19.6磅（8.9公斤）

批准和法规遵从性

●无线电版本的指令2014/53/EU（无线电设备指令）

●非无线电版本的指令2014/30/EU（EMC指令）

●非无线电版本的指令2014/35/EU（低压指令）

●指令2011/65/EU（有害物质限制[RoHS]）

●指令2012/19/EU（废弃电气和电子设备[WEEE]）

●国家认可测试实验室（NRTL）批准（产品安全）

●FCC CFR 47第15B部分（EMC）-A级

●FCC CFR 47第15C部分（射频[RF]）

● FCC CFR 47第15E部分（RF）

●FCC认证（无线电设备）

以上列表反映了发布本文件时适用的法规。有关适用法规的更新列表，请参阅产品批准状态数据库以了解每个国家的批准文件。

持续性

●应用于产品架构、材料和包装的循环设计原则

●提高包装效率，减少箱内一次性塑料的数量

●墙壁和屏幕的统一安装单元

●无泡沫、100%可回收包装设计，包括纤维基、纸浆托盘，而非盒装包装

●该设备中超过50%的塑料是消费后回收树脂（PCR），该树脂源自于寿命终止的思科设备和旧电子产品。某些配件需要选择加入，以移除冗余组件，从而消除盒子中不需要的零件。视频栏是经过设计的

●便于维修、翻新和回收，以延长产品和用于制造的材料的生命周期

●支持Cisco设备的网络待机模式和办公时间，以降低能耗

●使用设备中的内置状态传感器和触摸面板中的环境传感器，它可以提供实时和历史占用率和房间指标，以控制工作区环境并优化功耗

●思科的回收和再利用计划使您能够通过一个简单、安全和可持续的流程免费返还您的终端设备
